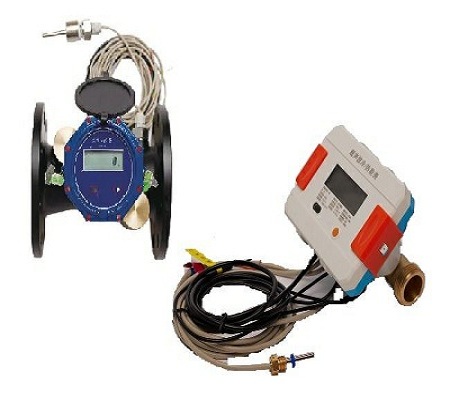

超聲波冷熱量表（法蘭式）
一、技術參數
型號 | HCFM2000W-DNXXX-3M |
| 變送器: | |
測量流速范圍 | 0～8m/s | 顯示 | 2*16 LCD/4*16 LCD(可選） | |
準確度等級 | 流量1.0級/能量2.0級 | 按鍵 | 磁輕觸按鍵 | |
溫差 | 溫差范圍2～120K 計量溫差范圍1～120K | 適用環境溫度 | -40～85℃ | |
材質 | 變送器PC/鋁/不銹鋼精鑄（可選）,傳感器:銅（≤DN40）、鑄鋼(≥DN50)、不銹鋼可選 | 濕度范圍 | 相對濕度0～95%無凝結 | |
防護等級 | IP65/IP68(可選） | 數據存儲 | 日、月、年數據 | |
安裝方式 | 一體式/分體式(可選） | 傳感器： | ||
供電電源 | DC8～36V 兼容DC3.6V電池 | 壓力等級GB | 1.6Mpa（2.0/2.5超出可定制） | |
管徑選擇 | DN20～DN600 | 安裝方式 | 螺紋（≤DN40）\法蘭(≥DN50)安裝（標準單聲道，多聲道可選） | |
信號輸出 | 脈沖 | 介質 | 溫度范圍：0～150℃內的單一液體，濁度≤12000NTU(含氣含雜量小于體積比的3%） | |
通訊接口 | RS485 Modbus 、M-bus 可擴展：無線4G、NB、LORA | 信號線長度 | 輸出信號1.5米（超出請?zhí)岢觯?/p> 溫度信號線2米PT1000 A級 | |
流量參數：
1）DN20-40
公稱直徑DN(MM) | DN20 | DN25 | DN32 | DN40 |
最大流量Qs（m³/h） | 5.0 | 7.0 | 12.0 | 20.0 |
常用流量Qp（m³/h） | 2.5 | 3.5 | 6.0 | 10.0 |
最小流量Qi（m³/h） | 0.025 | 0.035 | 0.06 | 0.10 |
始動流量Qt（m³/h） | 0.008 | 0.01 | 0.02 | 0.03 |
2)DN50-300
公稱直徑DN(MM) | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
最大流量 Qs（m³/h） | 30.0 | 50 | 80 | 120 | 200 | 300 | 500 | 800 | 1200 |
常用流量 Qp（m³/h） | 15.0 | 25.0 | 40 | 60 | 100 | 150 | 250 | 400 | 600 |
最小流量 Qi（m³/h） | 0.15 | 0.25 | 0.40 | 0.60 | 1.00 | 1.50 | 2.50 | 4.00 | 6.00 |
始動流量 Qt（m³/h） | 0.04 | 0.06 | 0.10 | 0.15 | 0.25 | 0.40 | 0.60 | 1.00 | 1.50 |
二、應用特點
1、分體/一體式設計，冷熱計量，適合于水平、立式各種安裝方式，表頭與表體可拆，4個方向組裝，讀數方便
2、傳感器自動除垢技術，不受鐵銹水影響，不宜堵塞
3、LCD防UV閃爍處理，顯示器工作溫度范圍寬-40~85°C
4、斷電數據保護
5、流量量程比范圍寬，可達到：流量計100:1；水表：250：1；能量計（冷熱量表）100：1
6、滿足國標：流量計：1級；水表：2級；能量（冷熱量）：2級表準確度要求
7、故障自我診斷，智能提示
8、流量曲線修正功能，確保不同溫度下全流量范圍的流量精度
9、故障自診斷功能，空管報警功能，流量反向報警功能，帶溫度補償功能（全量程）
10、軟硬件濾波抗干擾功能
11、流動剖面敏感度等級：最高可達U0D0
三、行業應用
應用于水利水務、空調暖通、熱力電力、冶金、石油化工、食品醫藥、電子/芯片等行業
